QCJ2000型数字式求积仪

QCJ2000型数字式求积仪

  • 价格 2300.00
  • 品牌 哈光 QCJ2000
  • 颜色
  • 产地 哈尔滨
  • 数量
详情


最大测量范围: 宽300mm长度不限的图形
相对误差: ≤±0.2%
显示方式: 16位点阵LCD显示
电源电压: 内贮电源DC6V
重量:  1.25kg
尺寸:  260×180×40(mm)
详细介绍
一、用途
QCJ—2000型数字式求积仪可以快速测定任意形状,任何比例的不规则图形面积,它广泛应用于农业、林业、地质、勘探、水利、城市规划、土地普查等领域,是广大工程技术人员从事科学研究,指导生产、求测面积的常用仪器。
二、主要技术指标:
最大测量范围——宽300mm,长度不限的图形
相对误差——±0.2%
显示方式——16位点阵LCD显示
电源电压——内贮电源DC6V
仪器的重量——1.25kg
仪器主机的外形尺寸:26cm×18cm×4cm
三、仪器的特点:
1.可予置任何比例;
2.可予置单位;(公顷、平方公里、平方米、平方厘米;英亩、平方英里、平方英尺、平方英寸;市顷、亩、分、平方尺。)
3.有8个存贮单 m2/1 ft2/2 fen/3 km2/4 mi2/5 mu/6 ha/7 ac/8
4.可多次测量不同面积求和;
5.可多次测量同一面积求平均值;
6.可进行面积单位的转换。
四、仪器的结构:

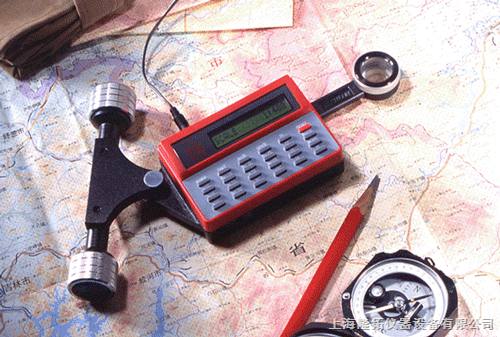

QCJ—2000型数字式求积仪是由主机和电源充电器组成。仪器主机的结构及各部件的名称如
图一所示。按键功能如图二所示。
五、功能按键和显示屏状态介绍
1.功能按键如图二所示
2.功能按键和显示屏状态详细介绍
(1)unit:予置单位键。
此键和各单位键(如图二所示)及enter键、esc键配合使用。操作方法如下:
将电源开关置于ON,仪器显示measur 0.■cm2,按压unit,仪器显示MODULE cm2,
按压m2/1,仪器显示MODULE m2,按压enter,此时仪器的单位被设置为平方米。
(2)scale:予置比例键。
此键和cm2/0、m2/1、ft2/2、fen/3、km2/4、mi2/5、mu/6、ha/7、ac/8、qin/9、enter、esc等键配合使用。操作方法如下:
按压esc,仪器显示area 0.0m2,按压scale,仪器显示SCALE 1:— ,按压m2/1、cm2/0,仪器显示SCALE 1:10,按压enter,仪器显示area 0.0m2。此时仪器的比例被
设置为1:10。
(3)trace:描迹控制键。
此键控制仪器是否处于测量状态。仪器的比例、单位被设置后,按压trace,仪器显示TRACE 0.0m2,移动描迹器,沿被测面积的轮廓线回到起始点处停下,按压enter,仪器显示S: ×.×m2,×.×平方米即为所测图形面积值。(注:在测量过程中,显示屏不显示数据信息,只有按enter确认后,才显示出结果。)
(4)enter:确认键。
在进行unit、scale、f1、f2、f4、f5、trace等控制键操作时,必须用enter键确认某一操作的结束。
(5)esc:跳出键:
在进行f1、f2、f3、f4、scale、unit等控制键操作时,必须用esc键,完成功能的相互转换。按压此键,仪器显示area 0.0cm2。
(6)f5:存贮键
此键操作过程如下:
移动描迹器测量某一被测面积,按压enter,仪器显示S: ×.×m2,按压f5,仪器显示STOCK■,按压m2/1,仪器显示STOCK 01■,按压enter,仪器显示TRACE 0.0m2,×.×数据信息被存贮到m2/1存贮区内,此时仪器恢复原测量状态。
(7)f4:显示存贮键
此键的操作过程如下:
按压esc,仪器显示area 0.0m2,按压f4,仪器显示SHOW■,按压m2/1,仪器显示SHOW 01■,按压enter,仪器显示S: X.Xm2,×.×平方米即为m2/1存贮单元中的数据信息。
(8)f2:求和键。
此键的操作过程如下:
多块面积测量,将测量数据存入不同的存贮区后,按压esc,仪器显示area 0.0m2,按压f2,仪器显示SUMMAT Σ1-8■,按压enter,仪器显示S: ×.×m2,×.×平方米即为多块面积
的和。
(9)f1:求平均值键。
此键的操作过程如下:
一块面积多次测量,将测量的数据信息存入不同的存贮单元后,按压esc,仪器显示area 0.0m2,按压f1,仪器显示AVERAGE X■,按压enter,仪器显示S: ×.×m2 ,×.×平方米即为某一面积的平均值。
(10)f3:清内存键。
此键的操作过程如下:
按压esc,仪器显示area 0.0cm2,按压f3,仪器显示STOCK 0.0,此时8个存贮区的数
据信息全部清除。
(11)RESET:复位键。
按压此键,仪器显示mensur 0. ■cm2,此时与打开电源开关的显示状态相同,仪器处于初始化状态,默认输入比例为1:1,单位为cm2,内存为0。在工作过程中若误操作此键,仪器将回到初始化状态,要想测量还需重新设置相关参数。
(12)test:检测键。
此键为出厂前校核仪器的精度控制键。当用户误操作此键,仪器显示TEST字符时,请使用RESET复位后,再进行其他操作。
3、面积单位的换算
操作方法如下:
仪器完成某次测量,按压enter,仪器显示S: ×.×cm2按压f5,仪器显示STOCK ■ ,按压ft2/2,仪器显示STOCK 02■,按压enter,仪器显示TRACE 0.0cm2,按压esc,仪器显示area 0.0cm 2,按压unit,仪器显示MODULE cm2,按压m2/1,仪器显示MODULE m2,按压enter,仪器显示area 0.0m2,按压f4,仪器显示SHOW ■ ,按压ft2/2,仪器显示SHOW 02■,按压enter,仪器显示S: ×.×m2。此时,将存贮在ft2/2存贮单元中,单位为平方厘米的数据转换成单位为平方米的数据信息,并显示出来。
六、使用方法
1.求平均值测量
例如:测图纸上比例为1:10,单位为m2的图形面积。(如图三所示)
(1)测量前准备工作
在被测图形轮廓线上确定a点,a点为图形的近似中心点,以a为起始点,把仪器如图三摆放,使描迹器上的红点与a点重合。
(2)测量
将电源开关置于ON,仪器显示measur 0.■,按压unit,仪器显示MODULE cm2,按压m2/1,仪器显示MODULE m2,按压enter,仪器显示area 0.0m2,按压scale,仪器显示SCALE 1:-,按压m2/1、cm2/0,仪器显示SCALE 1:10,按压enter,仪器显示area 0.0m2,按压trace,仪器显示TRACE 0.0m2,此时仪器被设置比例为1:10,单位为平方米的测量状态,移动描迹器,使描迹器的红点沿被测面积的轮廓线按顺时针方向移动,一直回到起始点a处停止,按压enter,仪器显示S: X.Xm2,X.X平方米即为所测图形A的数据信息。按压f5,仪器显示STOCK ■,按压m2/1,仪器显示STOCK 01■,按压enter,仪器显示TRACE 0.0m2。X.X数据信息被存贮到m2/1存贮单元中,仪器处于测量状态。
(3)再次测量这块面积时,检查描迹器红点与起始点a是否重合。检查后,按压esc,仪器显示arca 0.0m2,按压trace,仪器显示TRACE 0.0m2,移动描迹器,完成测量,将测量数据存入其他存贮单元中。
(4)完成多次测量后,按压esc,仪器显示area 0.0m2,按压f1,仪器显示AVERAGE X■,按压enter,仪器显示S: XX.Xm2,XX.X平方米即为多次测量A块面积所求的平均值。
2.求和测量
例如:测比例为1:5,单位为平方米的图形面积B。(如图四所示)
(1)测量准备工作
如图四所示,先把宽度大于300mm的图形B分割成二块,在被测图形B1、B2的轮廓线近似中心点确定起始点b1、b2,把仪器(如图三)摆放在图四的b1处。
(2)测量
按压esc,仪器显示area 0.0cm2,按压unit,仪器显示MODULE cm2,按压m2/1,仪器显示MODULE m2,按压enter,仪器显示area 0.0m2,按压scale,仪器显示SCALE 1:-,按压mi2/5,仪器显示SCALE 1:5,按压enter,仪器显示area 0.0m2,按压trace,仪器显示TRACE 0.0m2,此时仪器被设置比例为1:5,单位为平方米的测量状态。移动描迹器,使仪器的红点按顺时针沿被测面积的轮廓线,一直回到起始点b1处停止,按压enter,仪器显示S: X.Xm2,X.X平方米即为所测图形B1的面积值。按压f5,仪器显示STOCK■,按压m2/1,仪器显示STOCK 01■,按压enter,仪器显示TRACE 0.0m2,X.X数据信息被存贮到m2/1存贮单元中,仪器处于测量状态。
(3)把仪器(如图三)摆放到图四的b2处。
按压esc,仪器显示area 0.0m2,按压trace,仪器显示TRACE 0.0m2,移动描迹器,参照前面的方法继续测量,再将测量数据存入ft2/2存贮单元中。
(4)两次测量结束后,按压esc,仪器显示area 0.0m2,按压f2,仪器显示SUMMAT 1-8■,按压enter,仪器显示S: X.Xm2,X.X平方米即为B1、B2两块面积之和B。
3.其他说明:
(1)在测不同比例,不同单位的多块面积,每次须重新设置比例和单位。
(2)多次测量的数据信息被存贮,求和、求平均值运算时,所有的内贮数据信息,均按最后一次设置的单位,比例处理后进行运算。单位以最后一次设置的单位为准。
(3)不掉电进行其他面积的测量都须用f3清掉内存信息后,再进行求和或求平均值的运算。
七、仪器电源说明:
当仪器显示LACK BATTERY字符时,为电压不足,仪器不能正常工作,请用QCJ-2000型专用电源充电。在室内工作时,可边充电边测量。
八、注意事项
●请勿把仪器存放在高温,潮湿的环境中。
●仪器应轻拿轻放,避免剧烈冲撞,损坏传感器及其他部件。
●电源重新启动或按压RESET键,仪器被初始化,默认输入比例为1:1,单位为平方厘米,内存为0。
●仪器长期放置时,60天充电一次以防电池损坏。
●当仪器显示S: OVER时,测量结果溢出。请输入适当的比例、单位重新测量。
九、仪器装箱明细:
1.QCJ—2000型数字式求积仪一台
2.QCJ—2000型电源一台
3.使用说明书一本
4.仪器箱一个
5.合格证一个
