一、用途
SRC-110
型任意点测高器，已取得国家专利，专利号：
90210659
、
7
，该仪器可用于竹、林业、仿古建筑、邮电通讯线路等测高，此外还可测量山地坡度。产品特点是：重量轻、易操作，便携带、使用准确、
5-20m
范围任意距离都可以测高、不受严寒酷署的影响。
二、使用方法
1
、平地测高：
（
1
）如图
1
，用卷尺或测绳量取被测点至仪器的距离作为基线，按动启动按扭使指针自由摆动，通过仪器瞄准孔与十字丝，对准被测物顶端，稍停
2-3
秒钟指针静止后，扳动扳机使指针静止，通过指针在表盘上所指的位置，读出仰角高度数字（一次读数）。
（
2
）使用者原地不动用上述方法，对准被测物底部，扣动扳机并读出俯角高度数字（二次读数）。
一次与二次读数之和即为被测物高度。
2
、坡地测高：
（
1
）如图
A
，用一次读数减二次读数为物体高度。
（
2
）如图
B
：用二次读数减一次读数为物体高度。
3
、坡地测量坡度：
用一根等于测量者眼高的杆子（插入泥土部分不算在内），直立在测量者上坡（或下坡）的地上，用本仪器，开启按钮，瞄准杆子顶端，稍停
2-3
秒钟扣动板机使指针静止，读仪器盘第一行指针所指的数字为坡度。
4
、度盘的用法：
如图
2
、如测某一物体，场地距离
7.5m
最合适，经测定指针指在如图位置上，读数时，应查看度盘
5m
以下两格半弧形与指针相交处，该图可读作
3.8m
（高程每米分格均可估读
10
份）。
5
、通读线路测高：
如下图，首先在电力线条与通讯线条交叉处下方的地面投上一点（地面点可用小木桩），以桩为起点用皮尺量取基线，然后测量人员站在所需要的基线处，手持仪器对准面面点
C
（
I
放大图），仪器沿
C
点垂直方向缓缓上昂，直到能看清
A
点开始测量（仪器始终保持垂直状态）先测
A
、
C
点，后测
B
、
C
点，测量方法与前面说过相同，在此不赘述了，测得结果
A
、
C
点之和减
B
、
C
点之和为
A
、
B
点高度。该仪器为我厂新产品，难免存在问题，请广大用户与测量工作者提出改进意见。
6
、
21-40m
基线沿长用法：
使用本仪器时，如被测物比较高，可以把使用基线沿长至
40m
，沿长的数字应用整数数，如
21
、
22
、
23
、……
38
、
39
、
40
（
m
）。具体用法：如水平距离为
28m
时，应读仪器表盘
14m
一行仰角、俯角的高度，然后乘以
2
，即为被测物高度。用同样方未能可使用
35m
水平距离，在仪器读数盘中，应
17.5m
一行数字，然后乘
2
，为被测物高度。
三、注意事项
1
、本仪器出厂前已经过严格校正，各部请不要随意拆卸。
2
、度盘除第一弧线数字为坡度外，其余数字为高度
m
。
|

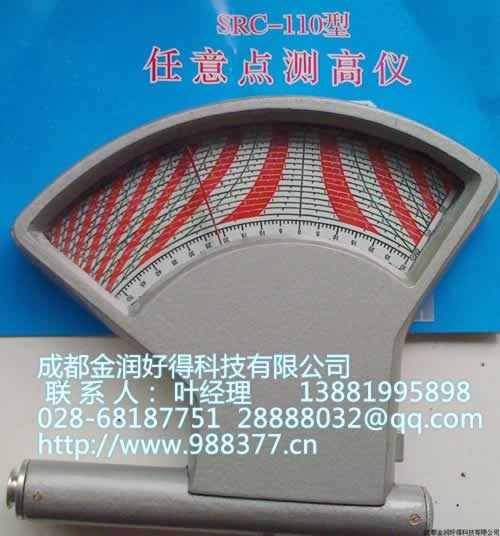

SRC-110型任意点测高器
